夏普GP2Y1010AUOF灰尘传感器工作原理

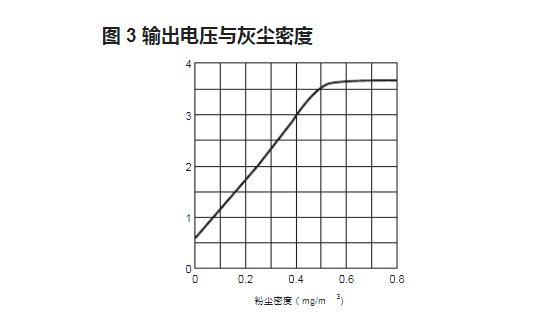

Sharp's GP2Y1010AU0F 是一款光学空气质量传感器，设计用来感应空气中的尘埃粒子，其内部对角安放着红外线发光二极管和光电晶体管，使得其能够探测到空气中灰尘的反射光，尤其是对极其细微颗粒物的检测非常有效，就像香烟的烟雾，通常在空气净化系统中应用。 该传感器具有非常低的电流消耗（最大20mA，典型值11mA），可使用高达7VDC。该粉尘传感器输出为模拟电压，其值与粉尘浓度成正比。 可测量0.8微米以上的微尘粒子,感知烟草产生的烟气和花粉，房屋粉尘等。体积小，重量轻，便于安装，广泛应用于空气净化器，空调，换气扇等产品。
特征：
1.符合RoHS指令（2002/95/EC）；
1.紧凑、轻薄的封装 (46.0×30.0×17.6毫米）；
2.低消耗电流 (Icc: MAX. 20 mA)；
3.灰尘的存在可以通过检测器来检测，仅一个脉冲的光度测量；
4.能够区分烟雾和室内灰尘；
5.无铅且符合 RoHS 指令。
应用：
1. 检测空气中的灰尘。
2. 领域：空气净化器、空调、空气监测器。
产品说明：
1、外壳与GND的连接
外壳材料使用导电树脂作为外壳{印刷型号}和金属{测试端子侧}作为底盖。金属外壳与传感器中的 GND 连接。
2、清洁
请不要清洗，因为有清洗本装置不满足其特性的情况。

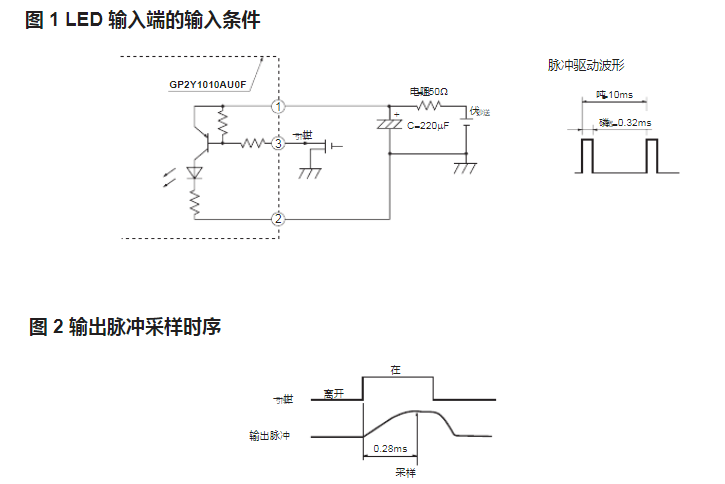

3、脉冲输入范围
为了保持可靠性，请参考有关 LED 输入条件的建议。
4、灰尘附着
本产品可能无法正确检测灰尘密度，因为灰尘粘附在灰尘通孔内部可以伸入探测空间，探测空间由发射器和探测器光轴。请考虑设备的结构和机制避免粘附灰尘的影响。并且当灰尘粘附时，请考虑维护。例如用空气吸尘或吹掉灰尘。此外，请注意应用程序的结构和放置位置，以避免任何油污等粘性颗粒进入设备。如果它粘在光学部件上，可能会发生故障。
5、光输出
在电路设计中，考虑到发光二极管输出的退化从长时间连续操作。（5年退化50%）
6、灵敏度调节VR
用于灵敏度调整的VR设置在从夏普发货时。请不要触摸VR或规格书中规定的电光特性无效。
7、分辨率
请勿拆卸设备，如拆除自攻螺钉等。即使设备重新组装，它可能不满足规格。
8 火警应用
请不要将此设备用于火警应用。当使用本设备应用其他除空气净化器和带空气净化功能的设备外，请在使用前告知我们。
9、噪音影响
如果传感器靠近噪声发生器（例如吸尘器等），传感器输出可能会受到含铅噪声的影响。除了来自电源线的噪声之外，还可能影响传感器输出。在设计系统时，请考虑噪声的影响。
10、振动影响
传感器可能会在机械振荡下改变其值。使用前请确认设备在应用程序中正常工作。
11、入射光影响
当外光透过灰尘进入时，传感器输出可能会受到影响印刷面的孔。为避免受到外界光线的任何影响，请将印刷面放在传感器面向应用程序内部。
12、当传感器内部潮湿时，本产品无法保持其正常功能。请设计应用时不会发生传感器的潮湿。
