激光功率传感器的原理及应用

更新时间: 2019-07-10 10:57 来源: 金年会 金字招牌 编辑: 激光传感器 阅览:次 ↻ 新闻资讯


激光功率传感器是一种吸收激光束并输出与光束功率成比例的信号的探测器,常见按照规定的标准进行校准,并用作激光功率计的输入。要采用的激光传感器类型取决于被测激光束的各种要素,包括功率水平,光谱区域,光束尺寸等。

激光功率传感器工作原理:

当激光的光子源指向光电二极管检测器时,产生与光强度成比例并且取决于波长的电流。由于许多低功率激光器的功率大约为5至30mW,而且大多数光电二极管探测器的饱和度约为2mW,因此激光功率传感器传感器采用内置滤波器构建,可以测量高达30mW而不会饱和。功率计单元放大该信号并指示传感器接收的功率电平。

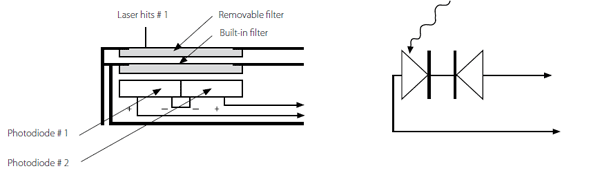

激光功率传感器原理图

常用放入激光功率传感器有:光电二极管传感器和热功率传感器。光电二极管传感器用于从功率高达数百毫瓦和高达3W的低功率。热传感器可用于微瓦至数万瓦的分数。热传感器还可以以每5秒不超过一个脉冲的脉冲速率测量单发能量。

激光光电二极管传感器:

光电二极管传感器在大范围的光功率水平上具有高度线性:从纳瓦级的分数到大约2mW。在该光水平之上,对应于约1mA的电流,传感器饱和并错误地读取低。因此,大多数激光光电二极管传感器都具有内置和可移动衰减器,可以测量高达3 W的饱和度。

激光光电二极管传感器

激光热功率传感器:

热传感器具有一系列称为热电堆的双金属结。通过传感器的径向或轴向热流产生的电压与流过热电堆时吸收的功率成比例。读数不依赖于环境温度,因为只测量温差而不是绝对温度。热电堆元件的布置使得读数几乎与光束尺寸和位置无关。

激光热功率传感器
